联想台式电脑Intel 10/11/12代CPU打开CSM模式装Win7系统

时间:2022-11-16 来源:网络 人气:

有不少使用联想台式电脑的用户想安装Win7,但是在Intel 10代CPU以后的联想台式电脑,安装Win7会遇到卡LOGO问题,或解决卡LOGO问题后,进入系统安装独显驱动,提示该设备找不到足够资源可以使用(代码12),而这些问题是因为联想在Intel 10代CPU以后的台式电脑取消了CSM兼容选项。但是也可以利用一些技术,将CSM选项打开,这样Intel 10代CPU以后的联想台式电脑,加独显或亮机卡就可以成功安装Win7了。打开CSM选项,利用到AmiSetupWriter.efi设置BIOS隐藏选项(需要根据不同BIOS版本,输入不同的打开代码完成),这篇文章是本站给大家带来的联想台式电脑Intel 10/11代CPU打开CSM装Win7系统方法。
联想台式电脑为什么要打开CSM安装Win7?



Intel 10代CPU以后,使用集显的联想台式电脑,可以不打开CSM直接安装Win7。只需要使用解决卡LOGO的方案,即可完成Win7系统的安装。目前只有Intel i3 10100和Intel i5 1040 CPU,步进为G1的台式电脑有集显驱动,其它配置的电脑,需要加独显或亮机卡安装Win7。加独显的电脑,必需打开CSM兼容模式,否则安装显卡驱动后,会显示感叹号:提示该设备找不到足够资源可以使用(代码12)。只要打开CSM兼容模式后,直接安装即可,显卡也可以正常工作,使用本站的系统,除了无线WIFI驱动外,其它的都可以正常。
联想台式电脑Intel 10/11/12代CPU打开CSM装Win7系统前需要准备的工具
1、备份U盘和磁盘所有重要数据
2、准备8G容量两个U盘:1)准备安装系统的启用U盘:主要用来安装系统使用,U盘启动盘制作工具(PE特点:1,绝无捆绑任何软件的启动盘;2,支持PE自动修复UEFI+GPT引导;3,支持LEGACY/UEFI双引导;4,一键装机自动注入USB3.X驱动);2)准备启用CSM功能启动盘(功能启动盘制作工具):主要用来在EFI Shell模式下利用AmiSetupWriter.efi解锁开启CSM,在EFI Shell模式(类似于DOS环境)下输入不同的激活代码
3、推荐使用本站最新的联想电脑Win7系统(新机型集成USB3.X驱动,完美支持Intel 10/11/12代CPU)
联想台式电脑Intel 10/11/12代CPU打开CSM装Win7系统注意事项
1、安装Win7系统的前提条件是关闭安全启动开启CSM兼容模式
2、目前Intel 10代CPU以后的联想台式电脑只支持UEFI引导,如果利用AmiSetupWriter.efi开启Legacy模式,可能会导致部分Intel 10代CPU能用集显安装Win7(目前能使用集显安装Win7的电脑:Intel i3 10100和Intel i5 1040 CPU,步进为G1的台式电脑)的电脑黑屏,Intel 10代以后,集显不支持Legacy模式,所以要使用UEFI模式
3、关于开启CSM激活代码,根据不同BIOS版本进行激活,查看BIOS型号开头4位,默认开启后,BIOS中是无法看到CSM选项的,通过激活代码,激活后,默认CSM为打开状态,打开CSM状态后,直接安装Win7系统即可

相关BIOS版本激活CSM的代码如下:
BIOS版本【
054K】开头的激活代码 AmiSetupWriter.efi 0xA69 0x1 (CSM改为允许)

BIOS版本【M2VK】开头的激活代码 AmiSetupWriter.efi 0x7D5 0x1 (CSM改为允许)

BIOS版本【04HK】开头的激活代码 AmiSetupWriter.efi 0xAD2 0x1 (CSM改为允许)

BIOS版本【M4PK】开头的激活代码 AmiSetupWriter.efi 0x7E2 0x1 (CSM改为允许)

BIOS版本【M31K】开头的激活代码 AmiSetupWriter.efi 0x802 0x1 (CSM改为允许)

BIOS版本【04MK】开头的激活代码 AmiSetupWriter.efi 0x1B3 0x1 (CSM改为允许)

BIOS版本【M2WK】开头的激活代码 AmiSetupWriter.efi 0x7AB 0x1 (CSM改为允许)

BIOS版本【S08K】开头的和【M2TK】开头的激活代码 AmiSetupWriter.efi 0x79E 0x1 (CSM改为允许)

M2TK】开头和【S08K】开头的BIOS需要多输入第二个命令AmiSetupWriter.efi 0x7A7 0x1,再重启,否则集显黑屏.这个BIOS的video模式默认是legacy模式,一旦打 开了,video就成了legacy模式,而10代以后集显不支持legacy模式,所以要把 它改为UEFI模式。

BIOS版本【M2TK】开头的激活代码,独显为RTX 1660S输入以下两条命令

AmiSetupWriter.efi 0x79e 0x1 (CSM改为允许)
AmiSetupWriter.efi 0x7a4 0x0
BIOS版本【
M31K】开头的激活代码 AmiSetupWriter.efi 0x802 0x1 (CSM改为允许)

BIOS版本【M3GK】开头和【04HK】开头的(11代CPU)的CSM已确定删除,不再支持CSM,可直接加独立显卡安装WIN7。

BIOS版本【SOAK】开头除了是16和20系列显卡除非,关闭安全启动将显示输出改为peg即可安装WIN7。

BIOS版本【M42K】开头的激活代码AmiSetupWriter.efi 0xCD5 0x1  (允许CSM)

AmiSetupWriter.efi 0xCDB 0x0
AmiSetupWriter.efi 0xCDE 0x2
AmiSetupWriter.efi 0xCDF 0x2
以上4条为【
M42K】开头的代码,需要输入4条激活命令,需要一次性设置完成后重启。

BIOS版本【M49K】开头的激活代码

AmiSetupWriter.efi 0xC96 0x1 (开启CSM)
AmiSetupWriter.efi 0xC9C 0x0 (开启传统支持)
AmiSetupWriter.efi 0xC9F 0x2
AmiSetupWriter.efi 0xCA0 0x2
以上4条为【
M49K】开头的代码,需要输入4条激活命令才支持UEFI安装,需要一次性设置完成后重启。

如需恢复操作,在BIOS设置最后一项里面选择默认即可,或者设置BIOS恢复跳线和扣下BIOS电池也可以恢复出厂设置。

4、重点:Intel 10代CPU的联想台式电脑,除部分10代CPU能用集显安装Win7(目前能使用集显安装Win7的电脑:Intel i3 10100、Intel i3 10105和Intel i5 1040 CPU,步进为G1的台式电脑)的除外,其它i5 i7等配置,必须加独显或亮机卡,打开CSM才能正常安装和使用Win7。如果是Intel i3 10100和Intel i5 10400 CPU,步进为G1的电脑,可以直接使用解决卡LOGO方案安装即可,不需要打开CSM。除此之外,所有联想Intel 10代以上CPU的台式电脑,必要打开CSM,并加独显或亮机卡。建议不要使用1660s或2060系列显卡,部分机型安装有问题,其它显卡正常。
5、如果是双硬盘,那么我们要将固态硬盘分区改为GUID(GPT分区),机械硬盘不用分区,如果两块硬盘都分区为GUID,注意调整固态硬盘为第一启动项,第一启动项字样一般为:Windows Boot Manager
6、需要注意有双硬盘情况,如果从盘带有ESP MSR以及有其它还原分区Recovery情况下,一定记得将从盘这几个分区干掉,直接选择将主盘快速分区,出现ESP MSR分区即可安装系统
7、如果使用本站系统安装Win7后,出现0x000000a5蓝屏,暂时无解,请更换Win10系统。笔记本建议大家放弃,安装Win7后,会缺少各种驱动
8、如果出现i219网卡(Intel 219-V,219分17版本1-7版本可以,8-17版本不行。如果出现I219-V的网卡安装Win7后出现感叹号或X的,可以外接USB无线网卡或PCI网卡,或使用白云一键重装系统下的I219-V网卡适配Win7功能进行解决)
一、制作BIOS功能盘以及联想台式电脑打开CSM过程(Intel 10/11/12代CPU开启方法)
1、打开功能启动盘制作工具,点击U盘启动;



U盘PE一键安装教程点击下载和安装视频演示

6、制作完成后,就是查看BIOS版本,这步很重要,不同的联想BIOS版本,输入的激活命令不同,联想电脑,开机连续按F2,或(FN+F2)进入BIOS,即可看到BIOS版本;



联想台式电脑,Intel,CPU,CSM,Win7步骤


7、需要BIOS隐藏选项打开CSM兼容模式的电脑,需要关闭安全启动后,才能进入EFI shell环境激活,否则因无法验证引导文件导致进入不了efi shell环境;


联想台式电脑,Intel,CPU,CSM,Win7步骤


8、制作完成后,插入制作好的U盘启动盘,重启按F12,或FN+F12调出启动管理对话框,选择efi开头,或UEFI开头的USB HDD识别到U盘启动进入efi shell模式;


联想台式电脑,Intel,CPU,CSM,Win7步骤


6、装机PE下,回车选择02.启动Windows_10PE_64位(适合新机器);
注:Legacy方式启动时有菜单选择,UEFI方式启动时自动进入Win10 PE
三、联想台式电脑Intel 10/11/12代CPU打开CSM装Win7系统分区教程装Win7用GPT分区,建议重新分区,要不容易安装失败

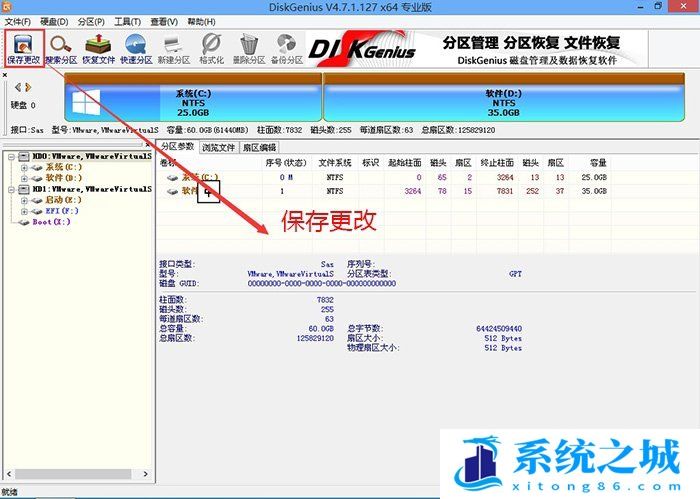

1、进入已经制作好的U盘PE系统,双击运行PE桌面工具箱里面的分区工具(Alt+D),然后点击菜单栏的硬盘,在打开的下拉菜单项中,选择转换分区表类型为GUID格式(如果不是GPT格式,则需要转换),然后点击左上角的保存更改即可;


联想台式电脑,Intel,CPU,CSM,Win7步骤

联想台式电脑,Intel,CPU,CSM,Win7步骤


2、DiskGenius分区工具菜单栏,选择要分区的磁盘,然后点击上面的快速分区;

联想台式电脑,Intel,CPU,CSM,Win7步骤

3、快速分区窗口中,选择GUID分区表类型,然后选择分区数目(大家可以根据实际情况看要划分多少个分区),勾选创建新ESP分区和创建MSR分区,然后就是磁盘空间大小的设置,推荐C盘大小大于60G比较好,最后如果是SSD固态硬盘的话,要选择4096扇区进行4K对齐;

联想台式电脑,Intel,CPU,CSM,Win7步骤

4、分区完成后,可以看到ESP和MSR分区已经完成,也就说明EFI系统引导分区已经建立完成,可以安装系统了;

联想台式电脑,Intel,CPU,CSM,Win7步骤

四、联想台式电脑Intel 10/11/12代CPU打开CSM装Win7系统过程(自动安装Intel 10/11/12代相关驱动)
1、以上操作做完后,运行桌面的"重装系统"工具。在打开的一键重装系统窗口,选择重装系统;2、选择上面下载的Win7(建议使用本站的Win7自带USB、显卡、NVME驱动)以及要安装的盘符,一般情况是C盘(根据不同的硬盘分区),(注意:如果按教程中打开CSM后,不需要勾选卡LOGO,只是部分Intel i3 10100和Intel i5 10400 CPU,步进为G1的电脑才能支持集显,安装时,需要勾选“解决UEFI WIN7 64位卡LOGO"选项,如果没出现不建议勾选,另外注意勾选后可根据实际情况选择适配老机器,或适配新机器,建议联想品牌机选择适配老机,反之选择适配新机,如果其中一种方式不行可选择另一个方案),然后点击一键安装,如图所示:
注意:如果勾选了还出现卡LOGO情况,检查双硬盘有时容易出现引导盘符不对的情况,我们可以通过DiskGenius分区工具进行查看当前硬盘的ESP分区盘符,然后进行指定引导盘符



3、等待安装程序安装Win7系统;

4、拔掉U盘电脑重启后,系统会自动完成后续的程序安装,安装提示加载成功后,在安装过程中会加载USB等相关驱动,整个过程全自动完成,直到看到桌面为止,系统就彻底安装成功了。如果进入系统后,驱动不完整,可以点击桌面的驱动总裁补全驱动;
